焊縫檢測是確保焊接質量的重要環節，檢測的方法也很多，比如常見的人工視覺檢測、X光射線檢測、超聲波檢測、激光視覺檢測等等，下面我們就來給大家介紹一下幾種不同方法的檢測優點及原理。

一、焊縫檢測的主要方法

射線檢測（RT）

• 原理：利用X射線或γ射線穿透焊縫，通過成像分析內部缺陷（如氣孔、裂紋）。

• 優點：可檢測內部缺陷，結果直觀。

• 缺點：設備昂貴，存在輻射風險。

超聲波檢測（UT）

• 原理：通過高頻聲波在焊縫中的反射信號判斷缺陷位置和大小。

• 優點：適用于厚壁材料，靈敏度高。

• 缺點：依賴操作經驗，難以檢測表面缺陷。

磁粉檢測（MT）

• 原理：通過磁場吸附磁粉顯示焊縫表面或近表面的裂紋。

• 優點：快速檢測表面缺陷。

• 缺點：僅適用于鐵磁性材料。

滲透檢測（PT）

• 原理：利用顯像劑吸附滲透液顯示表面開口缺陷。

• 優點：操作簡單，成本低。

• 缺點：僅檢測表面缺陷。

渦流檢測（ET）

• 原理：通過電磁感應檢測導電材料的表面及近表面缺陷。

• 優點：無需耦合劑，速度快。

• 缺點：僅適用于導電材料。

視覺檢測（含激光視覺）

• 傳統視覺：通過工業相機采集焊縫圖像，分析表面形貌。

• 激光視覺：結合激光掃描和圖像處理技術，實現高精度三維檢測。

• 優勢：非接觸、高精度、自動化，適合在線檢測。

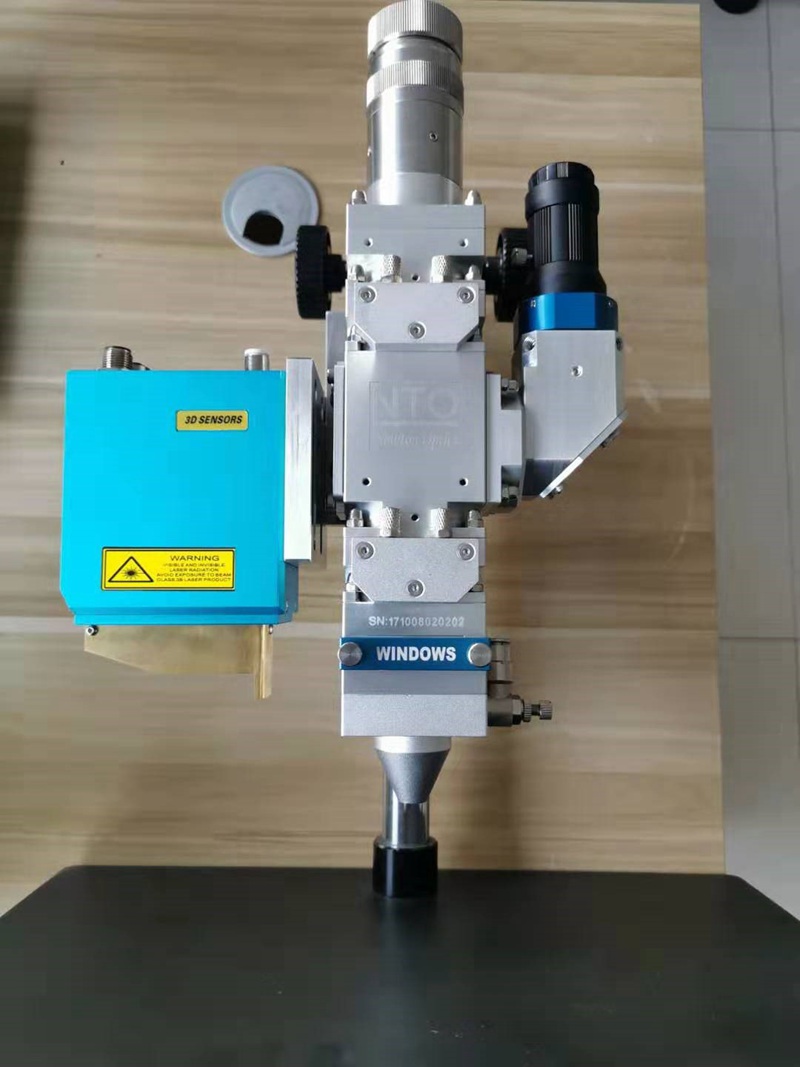

二、鐳爍光電激光視覺檢測技術詳解

鐳爍光電的激光視覺檢測屬于主動光學三維檢測技術，核心是通過激光掃描獲取焊縫的三維形貌數據，結合算法分析缺陷。

1. 技術原理

• 激光線掃描：通過激光器投射高精度線狀激光到焊縫表面，形成光帶。

• 立體視覺系統：由工業相機（如CCD/CMOS）從不同角度捕捉激光光帶變形圖像。

• 三維重建：基于三角測量原理，通過光帶形變計算焊縫表面的三維坐標，生成點云數據。

• 缺陷分析：利用AI算法（如深度學習）或傳統圖像處理技術，分析焊縫的幾何參數（寬度、余高、錯邊）及缺陷（裂紋、咬邊、未熔合）。

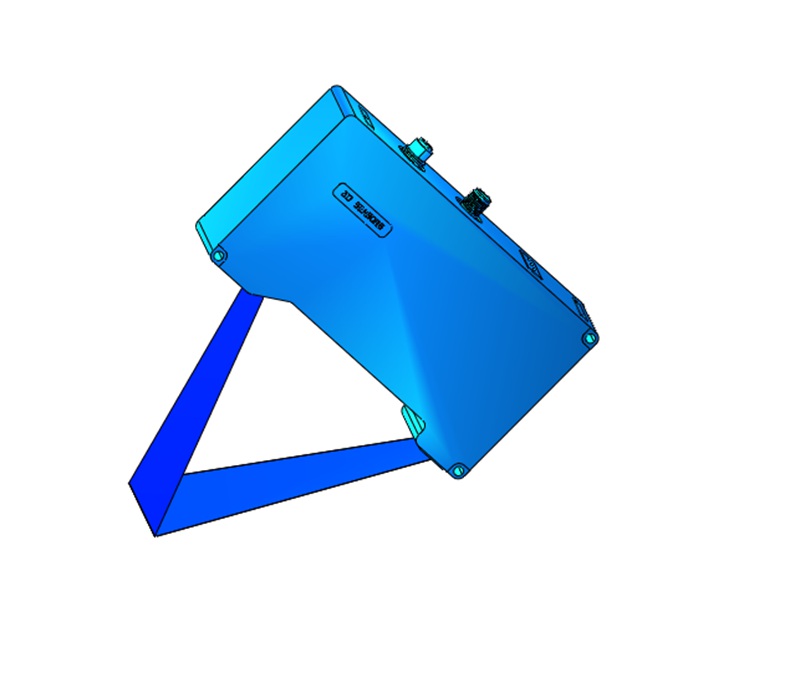

2. 系統組成

• 激光發射器：產生高穩定性線激光（波長通常為紅光或藍光）。

• 高分辨率相機：用于采集激光光帶圖像。

• 運動控制模塊：可集成機器人或導軌，實現動態掃描。

• 數據處理單元：實時處理圖像并輸出檢測結果。

3. 核心優勢

• 高精度：可達微米級分辨率，檢測焊縫余高、寬度等參數誤差小于0.1mm。

• 實時性：支持在線檢測，響應時間在毫秒級。

• 適應性：可檢測復雜曲面焊縫（如管道環縫、汽車車身焊縫）。

• 自動化：與工業機器人集成，實現無人化檢測。

• 數據可追溯：記錄完整三維數據，便于質量追溯與分析。

4. 典型應用場景

• 汽車制造：車身焊接質量檢測。

• 壓力容器：管道環縫的幾何尺寸與缺陷檢測。

• 航空航天：高精度結構件焊縫檢測。

• 新能源電池：電池模組焊接一致性檢查。

三、與傳統方法的對比

鐳爍激光視覺檢測技術憑借其高精度、非接觸和自動化特性，正在逐步替代傳統檢測手段，成為智能制造領域的核心質量管控工具。
